우리가 매일 손에 쥐고 있는 스마트폰이 매년 더 빠르고 똑똑해지면서도 배터리는 하루 종일 버티는 비결이 무엇일까요? 그 해답은 손톱보다 작은 칩 안에 수십억 개가 넘게 들어있는 '트랜지스터'라는 부품에 있습니다.
반도체 기술이 발전하면서 이 트랜지스터의 크기는 머리카락 굵기의 수만 분의 1 수준으로 작아졌습니다. 하지만 크기가 너무 작아지다 보니, 전원 스위치를 껐는데도 전류가 줄줄 새어 나오는 심각한 문제가 발생했죠. 이 위기에서 반도체 산업을 구원하고 초미세 공정의 시대를 활짝 연 주인공이 바로 오늘 알아볼 핀펫(FinFET) 기술입니다. 도대체 어떤 구조길래 이런 혁신을 만들었는지, 그리고 왜 지금은 새로운 기술에 자리를 내어주고 있는지 아주 쉽게 풀어드릴게요.
1. 평면을 벗어나 3차원으로 우뚝 서다: 핀펫(FinFET)의 구조
과거의 반도체는 바닥에 납작하게 엎드린 형태인 '평면(Planar) 트랜지스터' 구조를 사용했습니다. 전류가 흐르는 길(채널) 위를 스위치(게이트)가 한 면만 덮고 있는 형태였죠. 공정이 미세해지기 전에는 이 정도로도 충분히 전류를 통제할 수 있었습니다. 하지만 20나노미터(nm) 이하로 크기가 줄어들자, 스위치를 꺼도 전류가 바닥으로 새어 나가면서 열이 펄펄 끓고 전력 소모가 극심해지는 부작용이 생겼습니다.
이때 구원투수로 등장한 것이 바로 핀펫(FinFET)입니다.
핀펫이라는 이름은 전류가 흐르는 채널을 위로 길쭉하게 세워 올린 모습이 마치 물고기의 지느러미(Fin)를 닮았다고 해서 붙여진 이름입니다.
가장 큰 특징은 스위치 역할을 하는 게이트가 채널의 '세 면(위, 좌, 우)'을 입체적으로 감싸고 있다는 점이에요. 한 면만 누르고 있던 과거와 달리, 세 방향에서 꽉 쥐고 있으니 전류가 새어 나갈 틈이 획기적으로 줄어든 것이죠.
핀펫 공정이 가져온 놀라운 장점들
- 누설 전류 감소: 전기가 새는 것을 강력하게 막아 발열을 줄입니다.
- 높은 전력 효율: 낮은 전압에서도 아주 안정적으로 동작해서 스마트폰 배터리를 오래가게 해줍니다.
- 압도적인 집적도: 채널을 위로 세웠기 때문에, 좁은 바닥 면적에도 훨씬 더 많은 트랜지스터를 오밀조밀하게 배치할 수 있습니다.
이러한 장점 덕분에 핀펫은 CPU, 모바일 AP(애플리케이션 프로세서), 고성능 GPU, AI 칩 등을 만드는 핵심 기술로 굳건히 자리 잡았습니다.
2. 3나노의 벽에 부딪히다: 핀펫(FinFET)의 뼈아픈 한계
영원할 것 같았던 핀펫의 독주도 반도체의 크기가 3나노미터(nm) 이하의 초미세 영역으로 접어들면서 거대한 벽에 부딪히고 맙니다.
(Alt 태그: 3나노 이하의 초미세 공정에서 핀펫 구조의 아랫부분으로 미세하게 전류가 새어 나가는 현상을 보여주는 일러스트)
아무리 지느러미를 높게 세우고 세 면을 꽉 쥐어짜도, 크기가 원자 수준으로 작아지다 보니 나머지 한 면(바닥)으로 전류가 통제 불능 상태로 새어 나가기 시작한 것입니다. 게다가 아주 미세한 공간에 지느러미 모양의 채널을 얇고 일정한 폭으로 정밀하게 깎아내는 일 자체가 물리적으로 너무 힘들어졌습니다.
제조 과정은 갈수록 복잡해지고, 불량률을 관리하기 위한 비용 부담은 천문학적으로 치솟았습니다. 반도체 업계는 "이제 세 면을 감싸는 핀펫 방식으로는 더 이상의 미세화가 불가능하다"라는 결론을 내리게 됩니다. 구조적 한계에 다다른 것이죠.
3. 핀펫의 바통을 이어받는 차세대 마법, GAA
그렇다면 3나노 이하의 최첨단 반도체는 어떻게 만들어야 할까요? 핀펫의 한계를 극복하기 위해 등장한 차세대 기술이 바로 GAA(Gate-All-Around)입니다.

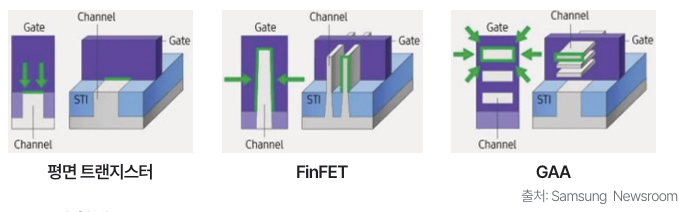

GAA는 이름(All-Around)에서 알 수 있듯이, 게이트가 채널의 3면이 아니라 '네 면(위, 아래, 좌, 우) 모두'를 완벽하게 둘러싸는 방식입니다. 보통 채널을 아주 얇은 종이 모양(나노시트)이나 선 모양(나노와이어)으로 만들어 여러 층으로 겹겹이 쌓아 올립니다.
사방을 빈틈없이 꽉 쥐고 있으니, 핀펫보다 전류를 통제하는 능력이 훨씬 강력해졌습니다. 3나노 이하의 가혹한 환경에서도 누설 전류를 꽁꽁 묶어두고 안정적인 성능을 낼 수 있게 된 것이죠. 현재 삼성전자를 비롯한 글로벌 주요 파운드리(반도체 위탁생산) 기업들은 핀펫의 시대를 서서히 마무리하고, 이 GAA 기술을 차세대 핵심 무기로 채택하여 치열한 경쟁을 펼치고 있습니다.
마무리하며: 끊임없이 진화하는 반도체의 세계
과거 평면 구조의 한계를 극복하며 3차원 혁명을 일으켰던 핀펫(FinFET)은 우리 손안의 스마트폰 성능을 비약적으로 끌어올린 1등 공신이었습니다. 하지만 기술이 3나노 이하로 극도로 미세해지면서 누설 전류를 막는 데 한계를 보였고, 이제는 4면을 모두 감싸는 GAA 기술에 영광스러운 자리를 물려주고 있습니다.
반도체의 세계는 마치 눈에 보이지 않는 나노 세계에서 벌어지는 치열한 건축 전쟁과도 같습니다. 앞으로 새롭게 열릴 GAA 기반의 초미세 반도체들이 우리의 일상을 또 어떻게 바꿔놓을지 무척 기대가 됩니다.
